型號：
類別：RS232/422/485串口光端機
摘要：1路RS232/422/485光貓，同時提供RS232/422/485三個串口界面，方便現場開通業務，通信速率最高可達921.6KBPS。1路串口，同時支持RS-232/422/485三種業務接口的光纖MODEM。
本系列設備采用大規模FPGA設計，1路串口，同時支持RS-232/422/485 三種業務接口的光纖MODEM。該設備是連接遠程終端單元(RTU)到主機(HOST)或分布式數據采集系統(SCADA)控制器的最佳選擇，具有很高的性能價格比。使用普通的多模光纖，有效通信距離達4KM，使用普通的單模光纖，有效通信距離可達0-120KM，串行口的通信速率可達921.6KBPS。
由于采用了光纖作為傳輸介質，可以完全避免惡劣環境下雷電、浪涌、電磁干擾等對通信設備的威脅，同時省去了原來使用銅線時的雷電浪涌保護設備投資。
◆ 1路串口，同時提供RS232/422/485三種串口界面，方便現場開通業務；
◆ 可以自動檢測、控制RS-485數據流 不必要用握手信號來控制數據流向；
◆ 具備自動偵測串口信號波特率的能力；
◆ 自動檢測設備收無光時是對端設備斷電，或是光纖斷線，并在LED上指示；
◆ 機架式設備網管接口采用SNMP；
◆ 串行數通道可以傳輸異步從300-921.6Kbps波特率自適應的串口數據；
◆ 串行口接口防雷達到IEC61000-4-5 (10/700μS) 差模:6KV 阻抗(2Ω)；共模:6KV，阻抗(2Ω) 標準；

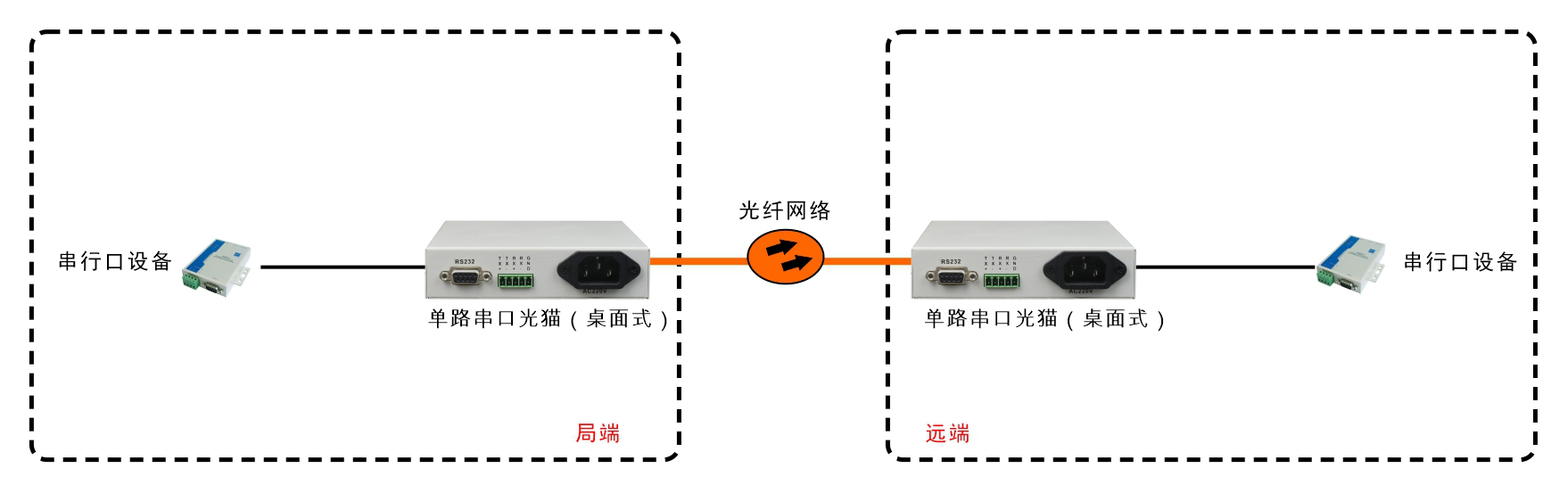

◆ 可以組成E1串口轉換器(A)－－-E1光纖Modem(B)－－-光纖串口 Modem(C)的拓撲結構。

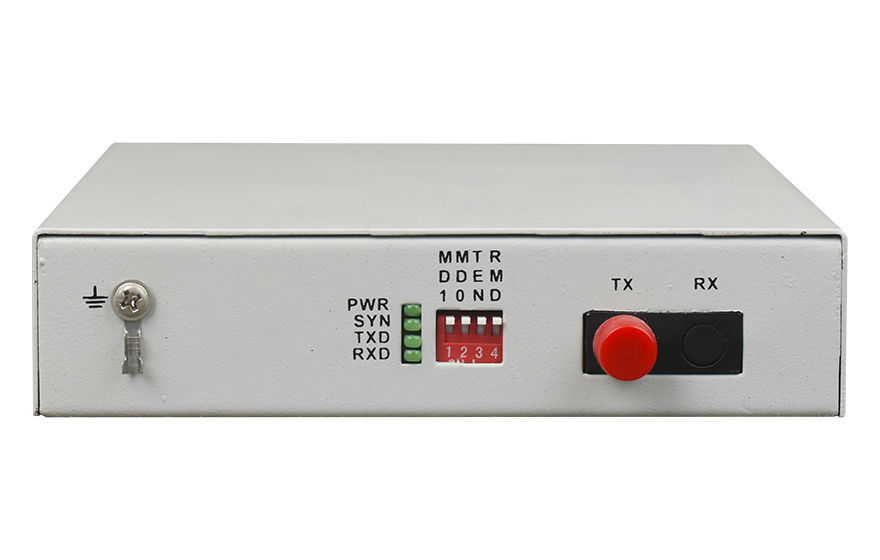

◆ 光纖部分
多模光纖:
50/125um 或 62.5/125um，
最大傳輸距離 5Km@ 62.5/125um單模光纖，衰減(3dbm/km )
波長：820nm
發射功率：-12dBm (Min) ~ -9dBm (Max)
接收靈敏度：-28dBm (Min)
鏈路預算：16dBm
單模光纖:
8/125um， 9/125um，
最大傳輸距離 40Km(實際如需更大距離需定制)
傳輸距離：40KM@9/125um 單模光纖，衰減(0.35dbm/km )
波長：1310nm
發射功率：-9dBm (Min) ~-8dBm (Max)
接收靈敏度：-27dBm (Min)
鏈路預算：18dBm
◆ 串行接口
標準
EIA/TIA-232 RS-232 (ITU-T V.28)
EIA/TIA-422 RS-422 (ITU-T V.11)
EIA/TIA-485 RS-485 (ISO/IEC8284)

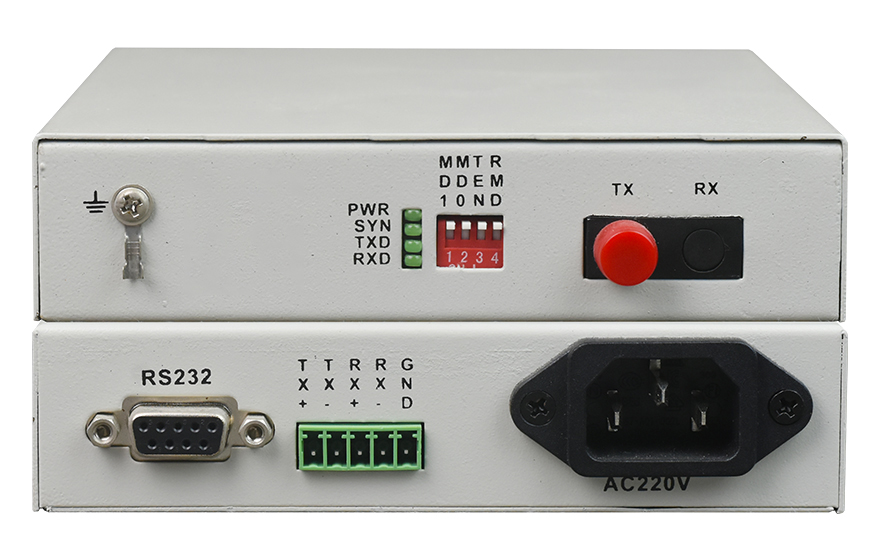

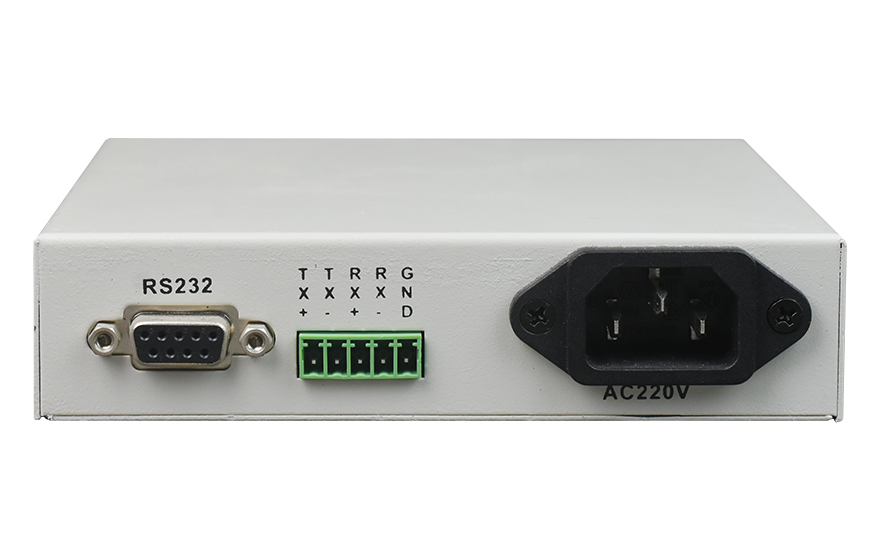

串口界面
RS-422: TxD+ TxD- RxD+ RxD- Signal Ground
RS-485 4 wires: TxD+ TxD- RxD+ RxD- Signal Ground
RS-485 2 wires: Data+(對應TX+) Data-（對應TX-） Signal Ground
RS-232: RXD TXD Signal Ground
◆ 電源需求
系統電源：AC180V ~ 260V；DC -48V；DC +24V
功 耗：≤3W

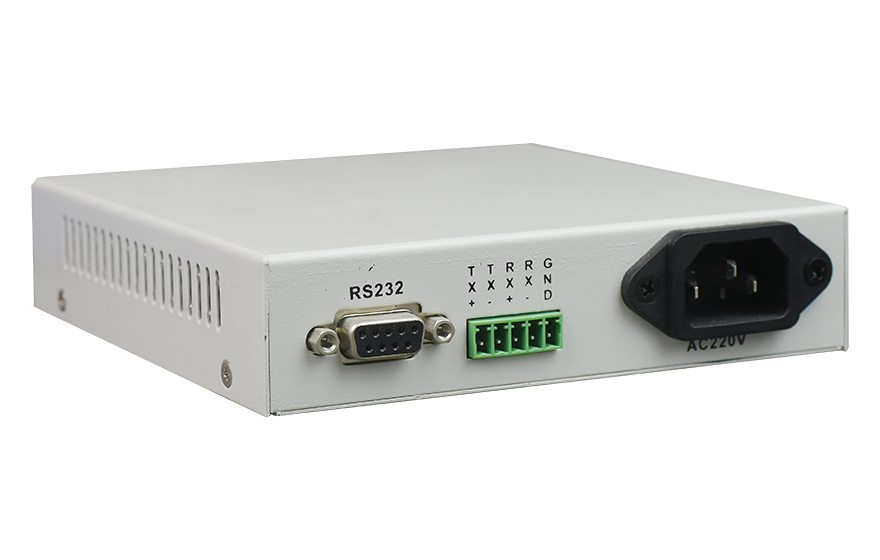

◆ 尺寸大小
桌面型：136（寬）X131（深）X31（高）mm
◆ 工作環境
工作溫度：-10℃ ~50℃
工作濕度：5% ~ 95% (無凝露)
存儲溫度：-40 ℃~ 80℃
存儲濕度：5%~ 95% (無凝露)
