項目背景

長期以來，電表數據抄送問題都是電力供應部門亟需解決而又得不到切實解決的問題。傳統的手工抄表，費時，費力，準確性和及時性得不到可靠的保障，電表出現故障也不會被發現導致用戶用電數據丟失。同時在高度信息化的今天，對于相關部門來說用戶數據統計和實時監控是一個亟待解決的重大問題。

傳統電力抄表主要有以下幾個問題：

1、抄表工作入戶難，抄表前需事前和客戶溝通好，如客戶不在家將無法進行抄表工作；



2、抄表工作量大，市內小區加上附近村莊的工作量難以想象，到村莊工作人員可能還需要爬竿等高危險操作；



3、人工抄表存在誤差的幾率，如果出現將會造成不必要的麻煩。



針對電力抄表目前存在的問題，云球物聯網依托自己在互聯網+行業豐富的經驗，基于豐富的網絡接入產品，為電力行業市場構建了一套基于互聯網+的基礎解決方案，實現移動電力抄表智能化，有效的解決了電力數據業務的高效、穩定、快速傳輸?shù)膯栴}，廣泛應用熱力，環保行業等。根據傳統抄表所存在的問題，云球物聯網提出用移動網絡遠程抄表代替人工抄表的理念來解決問題。

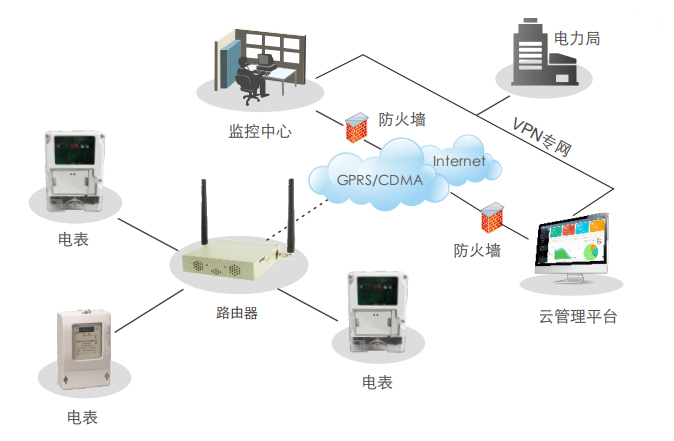

遠程電力遠程抄表系統由位于電力局的配電中心、GPRS/CDMA遠程傳輸終端(DTU)和位于居民小區的電表數據采集點組成，利用現有的GPRS/GSM網絡，電表數據通過GPRS/GSM網絡進行傳輸。居民小區的所有電表首先連接到電表集中器，居民用戶的用電數據由復費率電表傳到電表集中器，電表集中器通過RS232/RS485口與GPRS遠程傳輸終端連接，電表數據經過協議封裝后發送到GPRS/CDMA數據網絡，通過GPRS/CDMA數據網絡將數據傳送至配電數據中心，實現電表數據和數據中心系統的實時在線連接。



云球電力遠程抄表解決方案，主要是由終端用戶表加集中器，云球2/3/4G DTU遠程終端和上位機中心服務器軟件組成。



通過云球云球2/3/4G DTU設備，可以隨時將每個用戶用電情況實時傳送到中心服務器軟件上，這樣就可以準確快速的了解用戶的用電情況，避免人工抄表存在的問題。同時也方便管理人員快速對設備故障進行判斷，減少維護成本。



方案組成

1、終端層：主要由電力監測計量表和集中器組成，功能電能表、低壓電力線載波集中器、負控終端以及采集器等。



2、網絡傳輸層：電力遠程抄表系統采用云球2/3/4G DTU進行無線移動方式進行通訊，實現了中心站計算機和各個集中器之間的通信功能。通過對485總線的利用，以及低壓電力載波或者無線移動方式等，實現了集中器和各個采集終端、計量表之間的通信功能，因此具有安裝便捷、靈活整合的特性，還具備一定的經濟性，完全能夠滿足國內通信環境各異的要求。



3、中心服務器：主要由云管理平臺，組態軟件，web服務器以及數據庫等組成。

系統功能

現代的樓宇建設已經將很多電表集中放置在一起，這些電表都內置單片機，可以通過單片機讀取實際的用電數據，并且可以通過RS-485的通訊方式來與外部通訊。利用云球DTU的RS-485通訊能力，將其與電表并聯起來，并通過DTU來實現與移動網絡、抄表數據服務中心的連接，這樣，抄表數據服務中心就可以直接訪問到每一個電表，實現了遠程抄表系統。



遠程抄表系統由三個部分組成：電表終端、DTU、抄表服務中心。



1)、電表終端：主要完成用戶用電量的記錄，以及應答外部的讀數指令。



2)、DTU：建立數據通訊鏈路，并在電表與抄表數據服務中心進行數據轉發。



3)、抄表服務中心：通過與DTU的通訊，讀取電表的數值。



運作方式

1)、一直在線模式：適合抄表頻率高的場合，DTU通電后自動連接移動網絡與抄表數據服務中心，并保持電表與抄表數據服務中心的鏈路，任何時候都可以進行抄表;



2)、觸發上線模式：適用于抄表頻率低的場合，可以節省傳輸費用開銷。實際中，當電表有數據上傳時、或抄表數據服務中心通過短信要求抄表時，DTU開始連接移動網絡與抄表數據服務中心，完成兩者之間的數據傳輸，當傳輸完成后，又自動恢復待機狀態;



方案價值

對于電力部門來說，遠程變電站抄表一直是一件非常頭疼的事情，需要投入大量的人力、物力和財力。因?yàn)殡姳頂?shù)量眾多，地理位置分散，給工作人員帶來極大的不方便。電力公司也可利用2/3/4G移動數據網絡對各重要電力節點進行監控,自動讀取相關數據并加以分析，還可進一步進行遠程控制或設備維護，可減少人力資源、縮短修護時間并節省專線建設成本。

典型應用

遠程抄表方案解決了布點分散難以管理的問題，是DTU的一種成熟應用方案之一，可以廣泛應用于電力抄表、自來水抄表、天然氣抄表、輸送管道抄表等等。
