功能說明
設備支持的工作模式有：
TCP Server Mode
TCP Client Mode
UDP Server Mode
UDP Client Mode
操作路徑
按順序依次打開“設備管理 > 設備設置 > 網絡設置”。在菜單下，進行連接配置。
在TCP服務端模式下，串口服務器被分配一個IP端口號，被動地等待主機連接。當主機發起連接請求并與串口服務器建立連接后，主機即可通過網絡連接和串口實現雙向透明或加密數據傳輸。TCP服務端模式同時支持最大2個會話連接，使得多臺主機能夠同時讀取或發送以太網數據給一個串口設備。
界面說明

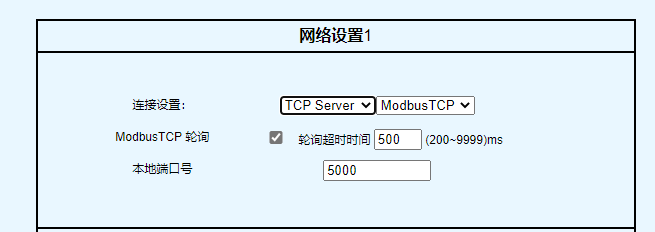

TCP Server Mode界面如下所示：
TCP Server Mode界面主要元素配置說明：
界面元素 | 說明 |
工作模式 | 工作模式配置欄 |
連接設置 | 設備串口的工作模式，可選項如下： l TcpServer Mode l TcpClient Mode l UdpServer Mode l UdpClient Mode |
TCP Server Mode | TCP Server Mode配置欄 |
最大連接數 | 同時連接的主機數量。 l 各主機按“先進先出”的順序通信。 l 系統支持2個連接。 |
連接可搶占 | 當超出最大連接數請求時，已建立TCP連接的會話數可被搶占，可選項如下： l 不再連接：已建立連接的TCP鏈路禁止被搶占； l 最先連接：最先建立連接的TCP鏈路將被搶占； |
本地端口 | TCP客戶端的目的連接端口。 |
TCP保活時間 | 在指定的時間內沒有發生任何TCP活動，系統將自動發送連接探測報文，檢查TCP連接是否仍然有效。若連續發送3次探測包都沒有收到對方的應答包，則認為對方掉線主動關閉通信連接。 |
分包長度 | 串口數據轉以太網數據的幀長，在設定的時間范圍內，數據大于或等于設定幀長時進行轉發，取值范圍為0~1024。 |
在TCP客戶端模式下，串口服務器能夠在串口數據到達時主動與用戶指定的主機建立網絡連接，當數據傳輸完畢后，串口服務器將根據TCP?；顣r間/空閑超時時間等參數自動關閉網絡連接。同理，TCP客戶端模式可同時支持最大2個會話連接，使多臺主機能夠同時讀取或發送以太網數據給一個串口設備。
界面說明

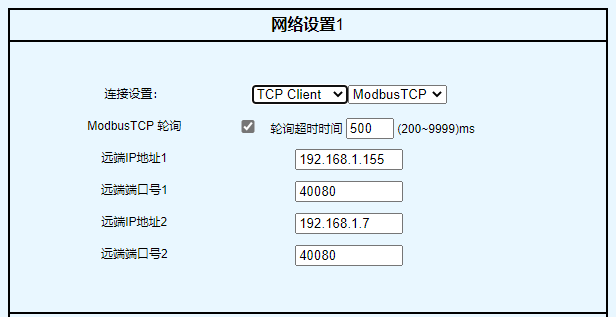

TCP Client Mode界面如下所示：
TCP Client Mode界面主要元素配置說明：
界面元素 | 說明 |
工作模式 | 工作模式配置欄 |
工作模式 | 設備串口的工作模式，可選項如下： l TcpServer Mode l TcpClient Mode l UdpServer Mode l UdpClient Mode |
TCP Client Mode | TCP Client Mode配置欄 |
最大連接數 | 一個串口同時連接的主機數量。 l 各主機按“先進先出”的順序與串口通信。 l 系統最大支持2個連接。 |
目的IP地址 | 輸入串口服務器要連接的服務器的IP地址或域名地址。 |
目的端口 | 輸入串口服務器要連接的服務器的TCP端口號。 |
TCP?；顣r間 | 在指定的時間內沒有發生任何TCP活動，系統將自動發送連接探測報文，檢查TCP連接是否仍然有效。若連續發送3次探測包都沒有收到對方的應答包，則認為對方掉線主動關閉通信連接。 |
高級設置 | 高級設置配置欄 |
分包長度 | 串口數據轉以太網數據的幀長，在設定的時間范圍內，數據大于或等于設定幀長時進行轉發，取值范圍為0~1024。 |
在UDP模式下，串口服務器既可以做服務器也可以做客戶端，通過UDP協議與用戶指定的主機進行串口數據傳輸。UDP模式下的串口服務器能夠?qū)碜源谠O(shè)備的數據傳輸?shù)揭慌_或多臺主機，并且串口設備也能接收來自一臺或多臺主機的數據。與TCP模式相比，UDP協議更加快速而有效。
界面說明

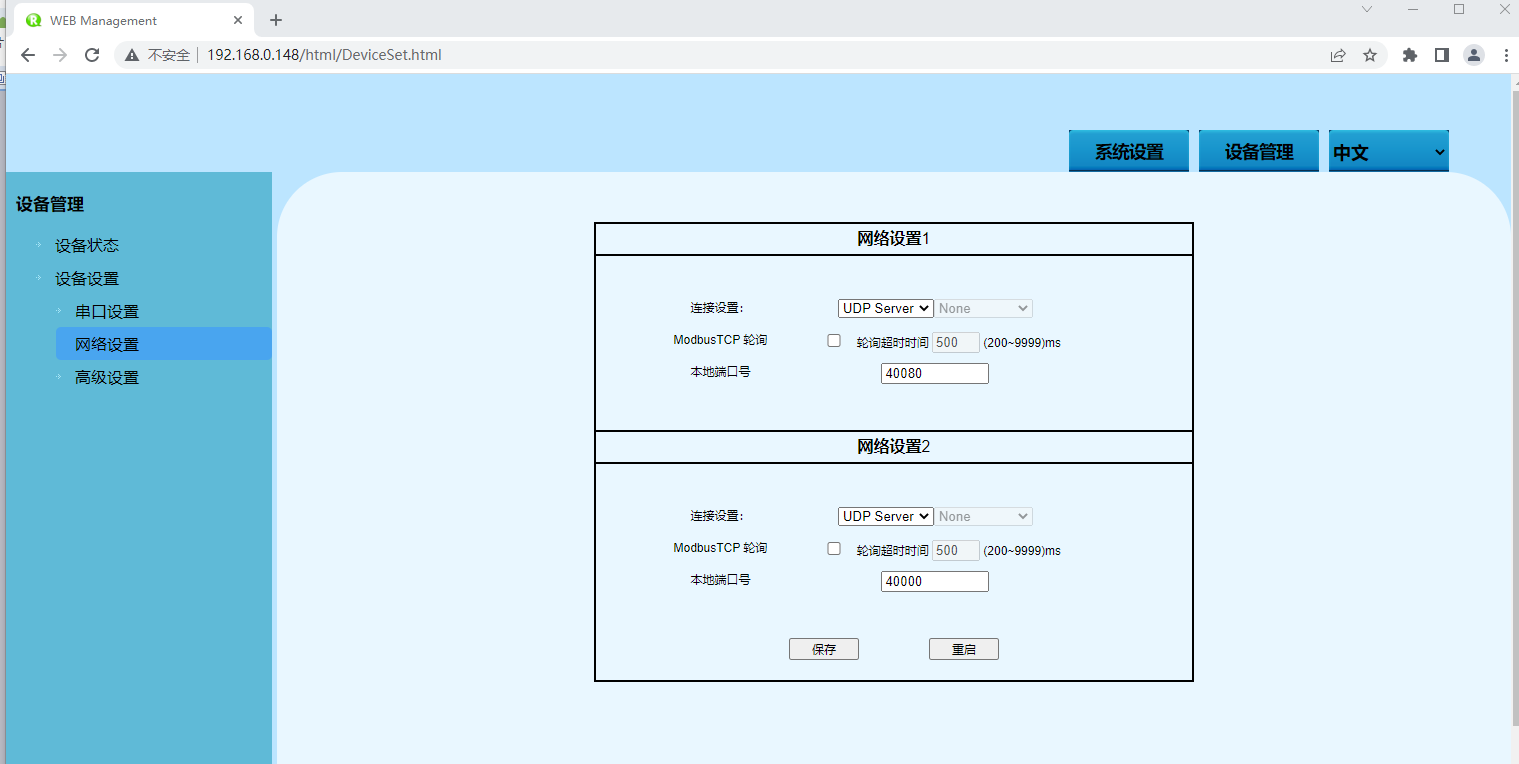

UDP Server Mode界面如下所示：
UDP Server Mode界面主要元素配置說明：
界面元素 | 說明 |
工作模式 | 工作模式配置欄 |
工作模式 | 設備串口的工作模式，可選項如下： l TcpServer Mode l TcpClient Mode l UdpServer Mode l UdpClient Mode |
UDP Server Mode | UDP Server Mode配置欄 |
最大連接數 | 一個串口同時連接的主機數量。 l 各主機按“先進先出”的順序與串口通信。 l 系統最大支持2個連接。 |
監聽端口 | 網絡接收UDP數據的監聽端口。用戶必須為每個串口分配唯一的監聽端口，系統才能正常接收UDP數據。 |
高級設置 | 高級設置配置欄 |
分包長度 | 串口數據轉以太網數據的幀長，在設定的時間范圍內，數據大于或等于設定幀長時進行轉發，取值范圍為0~1024。 |
在UDP模式下，串口服務器既可以做服務器也可以做客戶端，通過UDP協議與用戶指定的主機進行串口數據傳輸。UDP模式下的串口服務器能夠?qū)碜源谠O(shè)備的數據傳輸?shù)揭慌_或多臺主機，并且串口設備也能接收來自一臺或多臺主機的數據。與TCP模式相比，UDP協議更加快速而有效。
界面說明

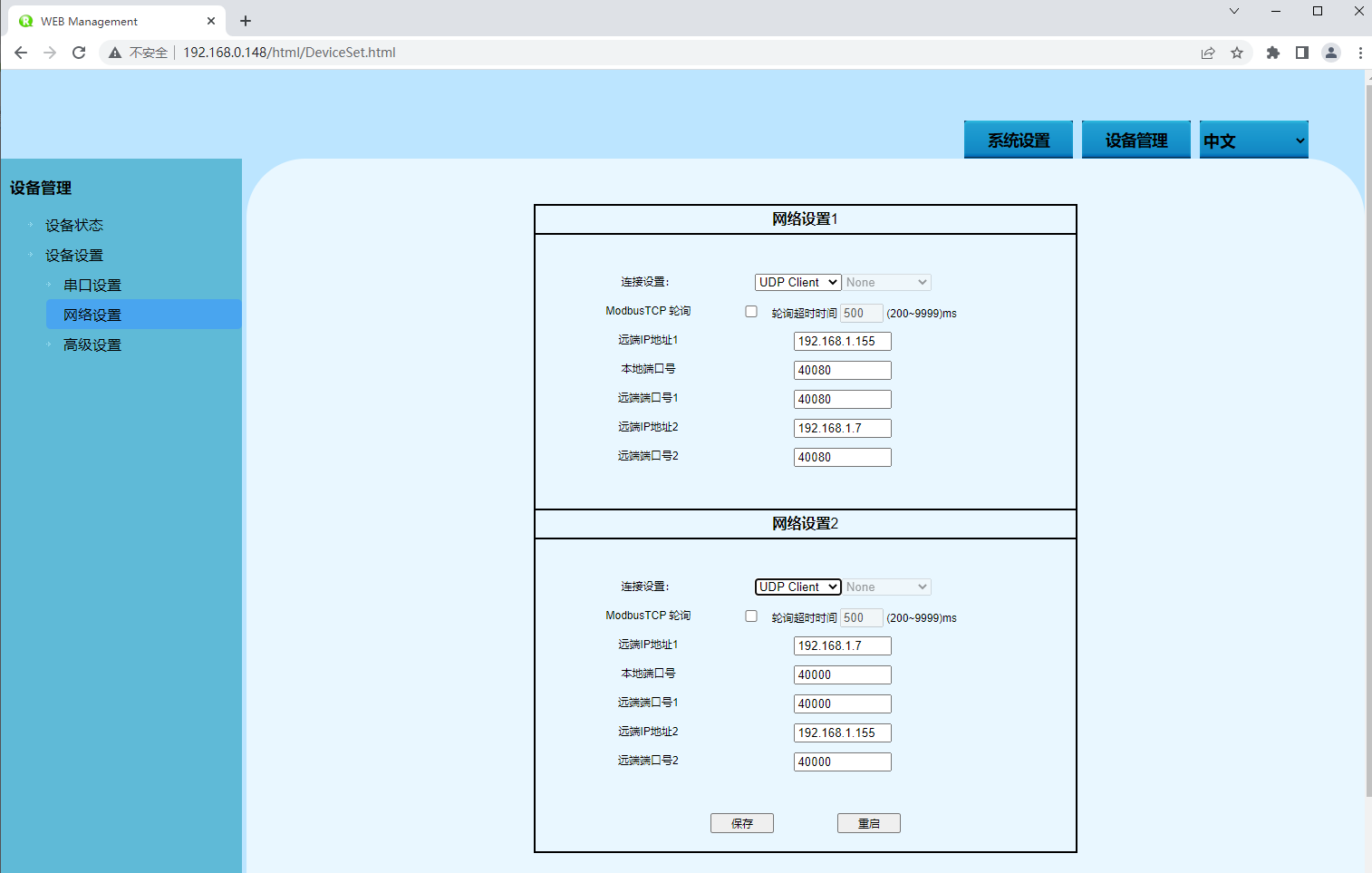

UDP Client Mode界面如下所示：
UDP Client Mode界面主要元素配置說明：
界面元素 | 說明 |
工作模式 | 工作模式配置欄 |
工作模式 | 設備串口的工作模式，可選項如下： l TcpServer Mode l TcpClient Mode l UdpServer Mode l UdpClient Mode |
UDP Client Mode | UDP Client Mode配置欄 |
最大連接數 | 一個串口同時連接的主機數量。 l 各主機按“先進先出”的順序與串口通信。 l 系統最大支持2個連接。 |
目的IP地址 | 輸入串口服務器要連接的服務器的IP地址。 |
目的端口 | 輸入串口服務器要連接的服務器的TCP端口號。 |
高級設置 | 高級設置配置欄 |
分包長度 | 串口數據轉以太網數據的幀長，在設定的時間范圍內，數據大于或等于設定幀長時進行轉發，取值范圍為0~1024。 |
在TcpServer或TcpClient模式下，可選ModbusTcp協議轉換功能。支持Modbus Rtu 與 Rodbus Tcp報文的雙向轉換。
ModbusTcp輪詢：在TcpServer端連接有多個客戶端Modbus主機的情況下，當tcp客戶端主機讀寫rtu從機時，可以獨占轉換通道一定時間，防止rtu從機返回的報文發送至其他tcp客戶端主機。這個獨占時間可以在輪詢超時時間中進行設置。
提示：多個客戶端Modbus主機連接時，需要控制報文發送間隔，避免在其他客戶端獨占通道時發送報文。
